1. Sensor Thermal [kembali]
1). Perhatikan gambar rangkaian di bawah ini! berapakah besar penguatan pada rangkaian OPAMP non Inverting U1?
a. 5x
b. 6x
c. 7x
d. 8x
e. 9x
Jawaban: a. 5x
penyelesaian :
( (R18/R18 )+ 1) x Vin
= ((40k/10k) + 1)
= 5x Vin
2). Ketika sensor mendeteksi suhu > 14 maka transistor Q7 menjadi ON, dengan ini maka rentang nilai VBE dari transistor agar bisa dalam keadaan ON adalah...
a. 0,4 - 0,5 Volt
b. 0,5 - 0,6 Volt
c. 0,6 - 0,7 Volt
d. 0,7 - 0,8 Volt
e. 0,8 - 0,9 Volt
Jawaban: untuk membuat transistor menjadi ON maka syarat nya adalah c. 0,6 - 0,7 Volt
2. Sensor Mekanis [kembali]
1). Berikut ini, grafik respon dari sensor GP2D120 adala...
a.
a. >1k ohm
b. >350 ohm
c. <350 ohm
d. >3500 ohm
e. >10k ohm
3. Sensor Optik [kembali]
1). bagaimana cara mengukur tegangan pada trasnsistor pada rangkaian di atas...
a. Memasang voltmeter pada kaki vcc
b. menserikan voltmeter dengan transistor
c.
meletakkan probes tegangan pada kaki vee
d. memasang voltmeter pada kaki vbe ke ground
e. a dan d benar
Jawaban: d. memasang voltmeter pada kaki vbe ke ground
a. transistor
b. LDR
c. Lampu
d. Dioda
e. PIR
1). nilai tahanan minimal resistor pembagi tegangan pada output masing-masing sensor adalah...
a. 10 ohm
b. 100 ohm
c. 1k ohm
d. 10k ohm
e. 100k ohm
a. mendeteksi adanya gerakan yang mendekati jendela
b. mendeteksi magnet yang bersebelahan dengan magnetic reed switch
c. mendeteksi magnet yang berjauhan dengan magnetic reed switch
d. mendeteksi seseorang yang melewati jendela
e.mendeteksi maling yang melewati jendela
6. Latihan [kembali]
1. Sensor Mekanis
1). Kekurangan pada rangkaian di atas adalah...
a. Nilai tahanan pada masing-masing resistor
b. tambahkan 1 sensor lagi
c. voltmeter pada masing-masing output
d. tegangan suply diperbesar
e. a,b benar
Jawaban : e. a,b benar
2). setelah rangkaian di atas diperbaiki sebagai berikut, maka apa fungsi dari sensor PIR pada rangkaian dibawah ini adalah...
b. mendeteksi magnet
c. mendeteksi jarak
d. mendeteksi suhu
e. mendeteksi gas
Jawaban : a. mendeteksi gerakan manusia
2. Sensor Optik
1). tujuan dari penggabungan antara RL 10 dan RL 1 adalah...
a. menghidupkan lampu jika PIR berlogika 1 dan LDR tidak mendeteksi cahaya (gelap)
b. menghidupkan lampu jika PIR berlogika 0 dan LDR mendeteksi cahaya (gelap)
c. mematikan lampu jika PIR berlogika 1 dan LDR tidak mendeteksi cahaya (gelap)
d. mematikan lampu jika PIR berlogika 0 dan LDR mendeteksi cahaya (gelap)
e. semua salah
Jawaban : a. menghidupkan lampu jika PIR berlogika 1 dan LDR tidak mendeteksi cahaya (gelap)
2). kegunaan dioda D1 pada rangkaian di atas adalah...
a. mencegah terjadinya konsleting
b. menguatkan Relay
c. menghidupkan Lampu
d. mencegah arus balik pada RL1
e. a, b benar
Jawaban : d. mencegah arus balik pada RL1
3. Sensor Fisika
1). Kesalahan pada rangkaian di atas adalah...
a. Nilai tahanan pada masing-masing resistor
b. pemasangan buzer
c. voltmeter pada masing-masing output
d. tegangan suply diperbesar
e. Relay dihubungkan ke output sensor
Jawaban : e. Relay dihubungkan ke output sensor
a.buzer hidup
b. Led hidup
c. komponen rangkaian setelah buzer dan led akan rusak
d. a,b benar
e. Semua salah
Jawaban : c. komponen rangkaian setelah buzer dan led akan rusak
7. Pilihan Ganda Kuis [kembali]
1. Kontrol Suhu Kebun Strawberry Otomatis (pribadi)
1). Kesalahan pada rangkaian di bawah ini adalah :
a. RL2 Supplynya di RT2
b. RL2 Supplynya di RT1
c. RL1 Supplynya di RT1
d. RL1 Supplynya di RT2
e. semua jawaban salah
Jawaban: a. RL2 Supplynya di RT2
2).
Sensor yang digunakan pada rangkaian di atas adalah:
a. Sensor Thermistor PTC dan Sensor Thermistor NTC
b. Sensor Thermistor PTC dan Sensor GP2D120
c. Sensor Thermistor NTC dan Sensor DHT11
d. Sensor RTD-PT100 dan Sensor Thermistor NTC
e. Sensor DHT11 dan Sensor Thermistor PTC
Jawaban : a. Sensor Thermistor PTC dan Sensor Thermistor NTC

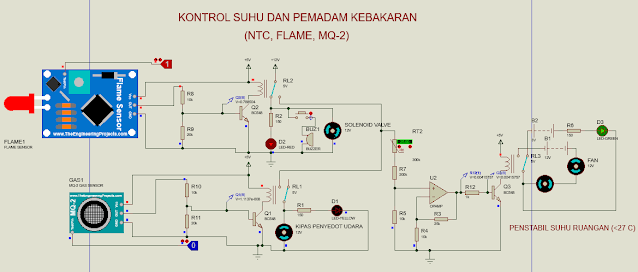

2. Kontrol Suhu dan Pemadam Kebakaran
1). Berdasarkan
rangkaian dibawah ini, saat test pin pada flame sensor berlogika 1 dan
test pin pada mq2 berlogika 0 maka prinsip kerja yang cocok adalah...
a. Saat flame sensor mendeteksi api (kebakaran)
b. Saat flame sensor tidak mendeteksi api, tetapi MQ2 mendeteksi gas atau asap
c. Saat flame sensor tidak mendeteksi api dan MQ2 tidak mendeteksi gas atau asap
d. Saat flame sensor mendeteksi api (kebakaran) dan MQ2 mendeteksi gas atau asap
e. Saat MQ2 mendeteksi gas atau asap
Jawaban : b. Sensor NTC, Flame Sensor, Sensor MQ-2
2). fungsi penambahan 1 buah motor disebelah FAN IN adalah...
a. sebagai kipas angin keluar
b. sebagai kipas angin masuk
c. sebagai pendingin
d. sebagai penghangat
e. semua benar
Jawaban : a. sebagai kipas angin keluar
3. Jebakan Tikus Otomatis
1). berikut merupakan saran perbaikan pada rangkaian di atas adalah...
a. Tambahkan resistor pada kaki basis transistor
b. Tambahkan voltmeter pada input dan output opamp serta pada output sensor
c. Tambahkan batrai pada motor 2 dengan arah berlawanan dengan batrai
d. serikan LED dengan resistor
e. Semua benar
Jawaban : e. Semua benar
2). tujuan dari pemasangan voltmeter pada setiap input op amp adalah...
a. mengukur tegangan masuk melewati op amp
b. mengukur tegangan pada vbe
c. mengukur tegngan pada keluaran op amp
d. mengukur tegangan pada output sensor
e. semua benar
Jawaban:
