Teknik Elektro: Pendingin Air dan Keran Otomatis (NTC dan Infrared)

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prosedur Percobaan

5. Prinsip Kerja

6. Video

7. Download

1. TUJUAN [KEMBALI]

Penulisan di blog ini bertujuan untuk:

Dapat membuat dan mensimulasikan TUGAS SENSOR TERMAL berupa RANGKAIAN PENDINGIN AIR OTOMATIS menggunakan NTC dan Infrared.

Dapat memahami TEORI dan PRINSIP KERJA dari RANGKAIAN PENDINGIN AIR OTOMATIS.

2. KOMPONEN [KEMBALI]

Untuk membuat RANGKAIAN DISPENSER OTOMATIS, diperlukan:

ALAT :

1. Voltmeter DC

Voltmeter adalah sebuah alat ukur yang biasa digunakan untuk mengukur besar tegangan listrik yang ada dalam sebuah rangkaian listrik.

2. Baterai

Baterai merupakan suatu komponen elektronika yang digunakan sebagai sumber tegangan pada rangkaian.

Konfigurasi pin :

Spesifikasi :

3. Power supply

Power supply atau catu daya adalah suatu alt listrik yang dapat menyediakan energi listrik untuk perangkat listrik maupun elektronika lainnya.

BAHAN :

4. Resistor

Resistor berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkaian elektronika.

Spesifikasi :

10k ohm (2 buah)

40k ohm (1 buah)

150 ohm (1 buah)

5. Dioda

6. Transistor NPN

Transistor adalah alat semikonduktor yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Konfigurasi Pin :

Spesifikasi

1. DC current gain maksimal 800

2. Arus Collector kontinu (Ic) 100mA

3. Tegangan Base-Emitter (Vbe) 6V

4. Arus Base maksimal 5mA

7. IC Op amp

Berfungsi sebagai penguat tegangan pada rangkaian.

Konfigurasi pin

1. Pin1 & Pin5 (Offset N1 & N2) : Pin untuk mengatur tegangan offset jika perlu

2. Pin2 (IN-) : Pin inverting dari Op Amp

3. Pin3 (IN +) : Pin Non inverting Op Amp

4. Pin4 (Vcc-) : Pin ini terhubung ke ground jika tidak rel negatif

5. Pin6 (Output) : Output daya pin Op-amp

6. Pin7 (Vcc +) : Pin ini terhubung ke + ve rail dari supply tegangan

7. Pin8 (NC) : Tidak ada koneksi

Spesifikasi:

Komponen Input :

8. NTC

Berfungsi sebagai penghitung suhu sehingga mempengaruhi resistansinya.

Spesifikasi :

Grafik Respon :

Termistor Sensor Suhu NTC dan PTC - Belajar Elektronika

9. Infrared

Sebagai sensor cahaya inframerah

Sebagai sensor cahaya inframerah

Konfigurasi Pin :

Spesifikasi :

5VDC Operating voltage
I/O pins are 5V and 3.3V compliant
Range: Up to 20cm
Adjustable Sensing range
Built-in Ambient Light Sensor
20mA supply current
Mounting hole

Grafik Respon :

Komponen Output :

10. Relay

Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).

Konfigurasi Pin :

Spesifikasi:

Datasheet Relay :

11. Motor DC (Fan)

untuk dapat merubah arus listrik menjadi energi gerak.

Konfigurasi Pin :

Spesifikasi :

Grafik Respon :

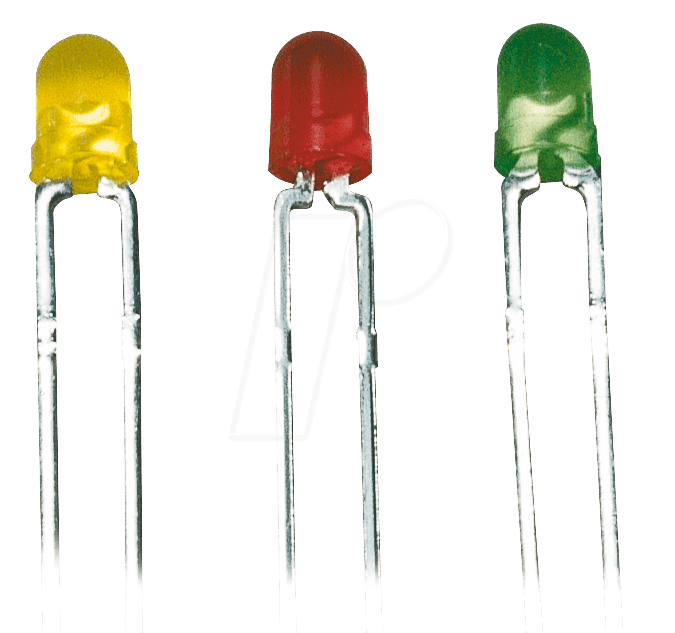

12. Led

LED berfungsi sebagai lampu indikator.

Datasheet LED

13. Peltier

Berfungsi sebagai termoelektrik yang dapat mengubah energi listrik menjadi panas dan dingin yang digunakan untuk pendingin atau pemanas air.

Spesifikasi :

Temperatur kerja: -50 C s/d +80 C
Tegangan kerja: 12V (Max. 15V)
Arus kerja: 6 Ampere (dapat operasi dibawah 6 A)
Ukuran: 40x40x3.8 mm
Tekanan saat pemasangan: max 98 N/cm2

14. Selenoid Valve

Prinsip kerja dari solenoid valve yaitu katup listrik yang mempunyai koil sebagai penggeraknya dimana ketika koil mendapat supply tegangan maka koil tersebut akan berubah menjadi medan magnet sehingga menggerakan piston pada bagian dalamnya ketika piston bertekanan yang berasal dari supply (service unit), pada umumnya solenoid valve pneumatic ini mempunyai tegangan kerja 100/200 VAC namun ada juga yang mempunyai tegangan kerja DC4.

Spesifikasi :

Material: Metal + plastik
Variasi Voltage: AC 220V DAN AC/DC 12V (Optional)
Ukuran Inlet and outlet: 1/2 inchi
Operation mode: normally closed
Kegunaan: air dan fluida viskositas rendah

Komponen Lainnya :

15. Ground

Ground berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah.

3. DASAR TEORI [KEMBALI]

Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).

Resistor adalah komponen elektronika yang berfungsi untuk menghambat atau membatasi aliran listrik yang mengalir dalam suatu rangkain elektronika.

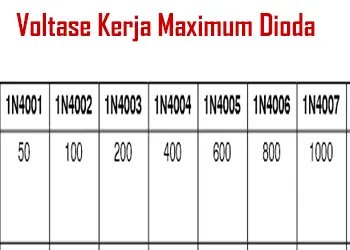

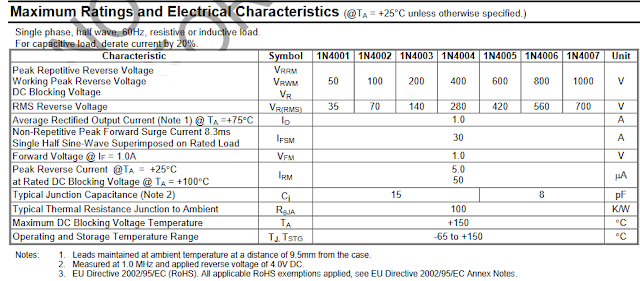

Dioda

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.

Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

Dioda dapat dibagi menjadi beberapa jenis:
1. Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
2. Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
3. Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan.
4. Dioda Photo yang berfungsi sebagai sensor cahaya.
5. Dioda Schottky yang berfungsi sebagai Pengendali.

*Dioda Schottky biasanya berukuran lebih besar dibandingkan dengan dioda penyearah dan memiliki ciri fisik yang sama

Untuk menentukan arus zenner berlaku persamaan:

Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal.

Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.

Rumus transistor NPN:

Grafik Titik Saturasi Pada Daerah Kerja Transistor

Grafik Titik Saturasi Pada Garis Beban Transistor

Datasheet Transistor BC548 dan BC547

Pembagi Tegangan

Pembagi Tegangan adalah suatu rangkaian sederhana yang mengubah tegangan besar menjadi tegangan yang lebih kecil. Fungsi dari Pembagi Tegangan ini di Rangkaian Elektronika adalah untuk membagi Tegangan Input menjadi satu atau beberapa Tegangan Output yang diperlukan oleh Komponen lainnya didalam Rangkaian. Hanya dengan menggunakan dua buah Resistor atau lebih dan Tegangan Input, kita telah mampu membuat sebuah rangkaian pembagi tegangan yang sederhana.Pada dasarnya, Rangkaian Pembagi Tegangan terdiri dari dua buah resistor yang dirangkai secara Seri.

Motor DC

Untuk membuatnya berputar hubungkan saja sisi positif (+) baterai ke satu terminal dan tanda Negatif (-) baterai ke ujung lainnya dan motor akan berputar. Jika ingin membalik kecepatan motor cukup tukar terminal dan arahnya juga akan dibalik. Untuk mengontrol kecepatan motor variasikan tegangan yang disuplai ke Motor, cara termudah untuk melakukannya adalah menggunakan Potensiometer.
Cara kerja motor DC

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

Tegangan Maju LED

Selenoid Valve

Peltier

Cara kerja peltier adalah, jika peltier disambungkan ke arus DC , lempengan pertama akan menyerap panas, dan lempengan kedua akan mengeluarkan panas. Lempengan yang menyerap panas akan memberikan efek pendinginan atau pembekuan. Sedangkan lempengan di baliknya akan menghasilkan panas.

Lempengan yang mengahasikan efek pendinginan atau pembekuan, berada di bagian yang bertuliskan kode angka peltier. Sedangkan lempengan di baliknya yang berfungsi untuk membuang panas, berada di baliknya, biasanya di sambungkan dengan heatsink dengan tambahan thermal paste.

Thermistor adalah salah satu jenis Resistor yang nilai resistansi atau nilai hambatannya dipengaruhi oleh Suhu (Temperature). Thermistor merupakan singkatan dari “Thermal Resistor” yang artinya adalah Tahanan (Resistor) yang berkaitan dengan Panas (Thermal). Thermistor terdiri dari 2 jenis, yaitu Thermistor NTC (Negative Temperature Coefficient) dan Thermistor PTC (Positive Temperature Coefficient).

Contoh perubahaan Nilai Resistansi Thermistor NTC saat terjadinya perubahan suhu disekitarnya (dikutip dari Data Sheet salah satu Produsen Thermistor MURATA Part No. NXFT15XH103), Thermistor NTC tersebut bernilai 10kΩ pada suhu ruangan (25°C), tetapi akan berubah seiring perubahan suhu disekitarnya. Pada -40°C nilai resistansinya akan menjadi 197.388kΩ, saat kondisi suhu di 0°C nilai resistansi NTC akan menurun menjadi 27.445kΩ, pada suhu 100°C akan menjadi 0.976kΩ dan pada suhu 125°C akan menurun menjadi 0.532kΩ. Jika digambarkan, maka Karakteristik Thermistor NTC tersebut adalah seperti dibawah ini :

Infrared

Infra red (IR) detektor atau sensor infra merah adalah komponen elektronika yang dapat mengidentifikasi cahaya infra merah (infra red, IR). Sensor infra merah atau detektor infra merah saat ini ada yang dibuat khusus dalam satu modul dan dinamakan sebagai IR Detector Photomodules. IR Detector Photomodules merupakan sebuah chip detektor inframerah digital yang di dalamnya terdapat fotodiode dan penguat (amplifier). Bentuk dan Konfigurasi Pin IR Detector Photomodules TSOP.

Konfigurasi pin infra red (IR) receiver atau penerima infra merah tipe TSOP adalah output (Out), Vs (VCC +5 volt DC), dan Ground (GND). Sensor penerima inframerah TSOP ( TEMIC Semiconductors Optoelectronics Photomodules ) memiliki fitur-fitur utama yaitu fotodiode dan penguat dalam satu chip, keluaran aktif rendah, konsumsi daya rendah, dan mendukung logika TTL dan CMOS. Detektor infra merah atau sensor inframerah jenis TSOP (TEMIC Semiconductors Optoelectronics Photomodules) adalah penerima inframerah yang telah dilengkapi filter frekuensi 30-56 kHz, sehingga penerima langsung mengubah frekuensi tersebut menjadi logika 0 dan 1. Jika detektor inframerah (TSOP) menerima frekuensi carrier tersebut, maka pin keluarannya akan berlogika 0. Sebaliknya, jika tidak menerima frekuensi carrier tersebut, maka keluaran detektor inframerah (TSOP) akan berlogika 1.

Dari grafik dapat disimpilkan bahwa semakin jauh jarak benda maka semakin kecil output nya, dan begitu juga sebaliknya.

Relay

Relay merupakan komponen elektronika berupa saklar atau swich elektrik yang dioperasikan secara listrik dan terdiri dari 2 bagian utama yaitu Elektromagnet (coil) dan mekanikal (seperangkat kontak Saklar/Switch). Komponen elektronika ini menggunakan prinsip elektromagnetik untuk menggerakan saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Berikut adalah simbol dari komponen relay.

Pada dasarnya, Relay terdiri dari 4 komponen dasar yaitu :

1. Electromagnet (Coil)

2. Armature

3. Switch Contact Point (Saklar)

4. Spring

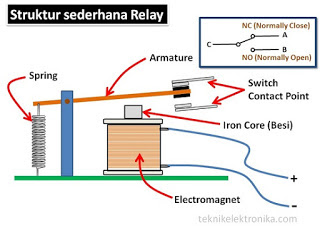

Gambar dari bagian-bagian relay

Terdapat besi atau yang disebut dengan nama iron core dililit oleh sebuah kumparan yang berfungsi sebagai pengendali. Sehingga ketika kumparan coil diberikan arus listrik maka akan menghasilkan gaya elektromagnet. Gaya tersebut selanjutnya akan menarik armature untuk pindah posisi dari normally close ke normally open. Dengan demikian saklar menjadi pada posisi baru normally open yang dapat menghantarkan arus listrik. Ketika armature sudah tidak dialiri arus listrik lagi maka ia akan kembali pada posisi awal, yaitu normally close.

Fitur:
1. Tegangan pemicu (tegangan kumparan) 5V
2. Arus pemicu 70mA
3. Maksimum beban AC 10A @ 250/125V
4. Maksimum baban DC 10A @ 30/28V
5. Switching maksimum 300 operasi/menit

Baterai

Baterai adalah perangkat yang terdiri dari satu atau lebih sel elektrokimia dengan koneksi eksternal yang disediakan untuk memberi daya pada perangkat listrik seperti senter, ponsel, dan mobil listrik. Ketika baterai memasok daya listrik, terminal positifnya adalah katode dan terminal negatifnya adalah anoda. Terminal bertanda negatif adalah sumber elektron yang akan mengalir melalui rangkaian listrik eksternal ke terminal positif. Ketika baterai dihubungkan ke beban listrik eksternal, reaksi redoks mengubah reaktan berenergi tinggi ke produk berenergi lebih rendah, dan perbedaan energi-bebas dikirim ke sirkuit eksternal sebagai energi listrik. Secara historis istilah "baterai" secara khusus mengacu pada perangkat yang terdiri dari beberapa sel, namun penggunaannya telah berkembang untuk memasukkan perangkat yang terdiri dari satu sel.

Prinsip operasi

Baterai mengubah energi kimia langsung menjadi energi listrik. Baterai terdiri dari sejumlah sel volta. Tiap sel terdiri dari 2 sel setengah yang terhubung seri melalui elektrolit konduktif yang berisi anion dan kation. Satu sel setengah termasuk elektrolit dan elektrode negatif, elektrode yang di mana anion berpindah; sel-setengah lainnya termasuk elektrolit dan elektrode positif di mana kation berpindah. Reaksi redoks akan mengisi ulang baterai. Kation akan tereduksi (elektron akan bertambah) di katode ketika pengisian, sedangkan anion akan teroksidasi (elektron hilang) di anode ketika pengisian. Ketika digunakan, proses ini dibalik. Elektrodanya tidak bersentuhan satu sama lain, tetapi terhubung via elektrolit. Beberapa sel menggunakan elektrolit yang berbeda untuk tiap sel setengah. Sebuah separator dapat membuat ion mengalir di antara sel-setengah dan bisa menghindari pencampuran elektrolit.

IC Op-Amp

Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.

Inverting Amplifier

NonInverting

Komparator

Adder

Rangkaian dasar Op Amp

Op-Amp memiliki beberapa karakteristik, diantaranya:

a. Penguat tegangan tak berhingga (AV = ∼)

b. Impedansi input tak berhingga (rin = ∼)

c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)

d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)

Bentuk Gelombang :

Rangkaian penguat inverting maupun non-inverting biasanya menggunakan IC Op-Amp 741.

Penguat Non-inverting (Op Amp)

Rangkaian untuk penguat non-inverting adalah seperti yang ditunjukkan gambar (3).

Gambar 3

Rangkaian Penguat Non-Inverting

Penguat tersebut dinamakan penguat non-inverting karena masukan dari penguat tersebut adalah masukan non-inverting dari Op Amp. Tidak seperti penguat inverting, sinyal keluaran penguat jenis ini sefasa dengan sinyal masukannya. Seperti pada rangkaian penguat inverting syarat ideal sebuah penguat adalah tegangan masukan sama dengan 0 dan impedansi masukan tak terhingga. sehingga dari rangkaian tersebut dapat diperoleh rumus penguat adalah sebagai berikut :

Substitusi persamaan (5) dan (6) ke persamaan (1) sehingga diperoleh

Rangkaian penguat inverting maupun non-inverting biasanya menggunakan IC Op-Amp 741.

4. PROSEDUR PERCOBAAN [KEMBALI]

1) Buka aplikasi proteus

2) Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen led, Battery, Infrared, NTC, OPAMP, Relay, Motor, transistor NPN, resistor, peltier, DC Fan

3) Rangkai setiap komponen menjadi rangkaian yang diinginkan

4) Ubah spesifikasi komponen sesuai kebutuhan

5) Jalankan simulasi rangkaian.

5. GAMBAR RANGKAIAN [KEMBALI]

Saat suhu pada NTC > 14 C dan IR sensor mendeteksi gelas yang mendekati

Saat suhu pada NTC < 15 C dan IR sensor tidak mendeteksi gelas yang mendekati

Prinsip Rangkaian Pendeteksi Gelas (IR Sensor) :

Saat Gelas mendekati sensor (logika 1)

Saat Gelas mendekati sensor (logika 1) maka tegangan pada output IR sensor sebesar 5V masuk ke base transistor Q5 yang mana akan mengaktifkan VBE transistor Q5 (karena lebih besar dari tegangan yang dibutuhkan untuk mengaktifkan VBE transistor sebesar 0.76V). Karena aktifnya transistor maka arus dari supply ke relay kemudian ke kolektor Q5 lalu ke emitor Q5 selanjutnya ke ground dengan adanya arus di relay maka switch dari relay akan bergerak ke kiri (on).yang menyebabkan terhubungnya arus dari supply ke selenoid valve lalu ke ground. Sehingga solenoid valve hidup.

Saat Gelas tidak mendekati sensor (logika 0)

Saat Gelas tidak mendekati sensor (logika 0) maka tidak ada tegangan pada output IR sensor sehingga transistor Q5 tidak aktif, yang mengakibatkan arus dari supply ke relay namun tertahan di kolektor Q5 sehingga relay off dan switch dari relay tetap berada di kanan (off). Karena switch yang berada di kanan maka tidak rangkaian yang bekerja.

Prinsip Rangkaian Pendingin air (NTC) :

Saat Suhu > 14 C

Saat suhu pada NTC lebih besar dari 14 derajat celcius, maka tegangan output dari NTC akan akan di hambat lagi dengan R21 yang diantara NTC dan R21 ini menghasilkan dropdown tegangan sebesar > 0.15V, lalu tegangan di antara NTC dan R21 diumpankan kekaki input non inverting amplifier U1 yang akan menyebabkan tegangan output U1 5 kali tegangan input U1, selanjutnya tegangan output U1 (> 0.76 V) akan menjadi base transitor Q7, yang mana tegangan base Q7 mengaktifkan VBE transistor Q7 (harus lebih besar / sama dengan 0,76 V) sehingga transistor Q7 hidup, karena transistor Q7 hidup maka arus dari supply ke relay RL10 ke kolektor Q7 ke emitor Q7 lalu ke ground, karena adanya arus yang mengalir di relay maka relay RL21 ON. Akibat relay ON maka switch akan berpindah ke kiri yang akan menghungkan kutup positif baterai ke peltier dan DC fan lalu ke kutup negatif batrai, sehingga peltier dan DC fan hidup.

Saat Suhu < 15 C

Saat suhu pada NTC kecil dari 15 derajat celcius, maka tegangan output dari NTC akan di hambat lagi dengan R21 yang diantara NTC dan R21 ini menghasilkan dropdown tegangan sebesar < 0.14V, lalu tegangan di antara NTC dan R21 diumpankan kekaki input non inverting amplifier U1 yang akan menyebabkan tegangan output U1 5 kali tegangan input U1, selanjutnya tegangan output U1 (< 0.72 V) akan menjadi base transitor Q7, yang mana tegangan base Q7 tidak akan cukup untuk mengaktifkan VBE transistor Q7 (harus lebih besar / sama dengan 0,76 V) sehingga transistor Q7 mati, karena transistor Q7 mati maka arus dari supply ke relay RL21 tertahan di kolektor Q3 sehingga relay RL3 off. Akibat relay off maka switch tetap di kanan yang akan menghungkan kutup positif baterai ke resistor ke LED lalu ke kutup negatif batrai, sehingga LED hidup.
